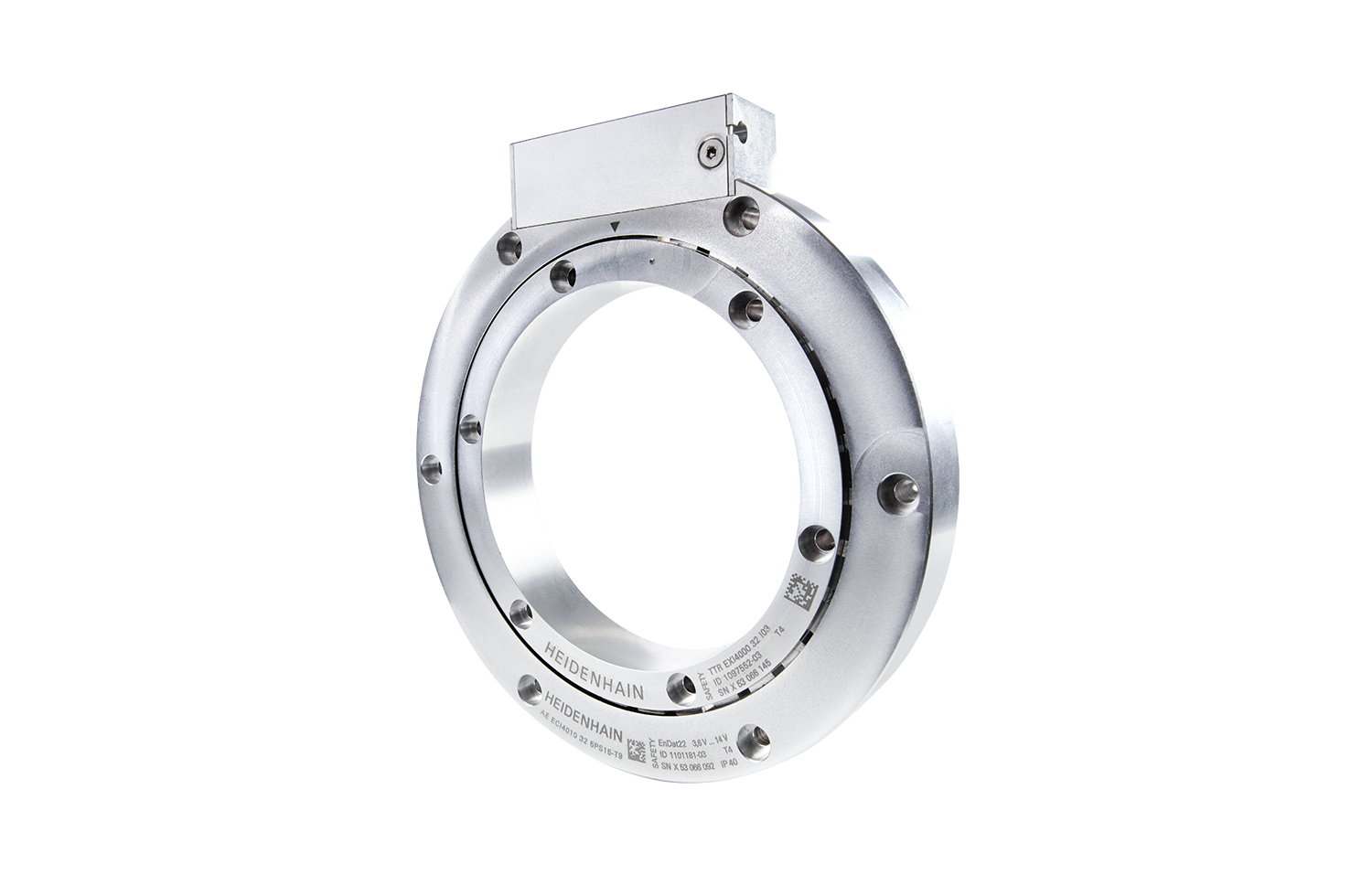

Série ECI/EBI 4000

Codeur rotatif absolu sans roulement

  • Très grande tolérance axiale jusqu'à ± 1,5 mm
  • Arbre creux traversant Ø 90 mm et Ø 180 mm
  • Balayage inductif radial robuste
  • Précision de positionnement : jusqu'à ± 25"
  • 1 048  576 positions/tour
  • Fonction multitours : jusqu'à 65 536 tours
  • Température de service max. : 115 °C
  • Analyse de diverses  sondes de température externes
  • Interfaces : EnDat et DRIVE-CLiQ
  • Diamètre de l'appareil ≈ 160 mm et 250 mm
[Translate to French (Belgium):] Absolutgeber ECI/EBI 4000 - induktive Abtastung und kurze Baulänge

Exécution robuste

L'arbre creux présent traversant permet un accouplement direct à l'arbre client, et donc une rigidité optimale. Par ailleurs, le principe de balayage inductif est particulièrement insensible aux salissures et aux vibrations, jusqu'à 400 m/s² côté stator et 600 m/s² côté rotor.

Large champ d'application

Cette série propose des codeurs rotatifs adaptés à  divers types d'applications, qu'il s'agisse d'une variante multitours avec compteur de tours, jusqu'à 65 536 tours, sur batterie, ou d'une variante avec sondes de température externes.



Sécurité fonctionnelle

Les codeurs rotatifs de cette série existent aussi avec sécurité fonctionnelle et exclusion mécanique du risque de détachement de l'accouplement. La solution intégrée, pour les applications jusqu'à SIL 3, permet de limiter les dysfonctionnements, et de sécuriser le fonctionnement des machines et des installations.

Forme compacte

Les codeurs rotatifs de cette série offrent haute fiabilité et robustesse dans une structure compacte. Leur faible longueur d'encombrement permet de les utiliser dans des espaces réduits, tandis que leurs grandes tolérances axiales facilitent leur montage et assurent un bon fonctionnement.

Contact – Vente

Service commercial

+32 54 34 31 58

sales@heidenhain.be
Trouver votre interlocuteur le plus proche

Variantes du produit

Les codeurs de la série ECI/EBI 4000 se composent d'une tête captrice et d'un tambour gradué. Dans les listes ci-dessous, veuillez sélectionner les deux composantes à combiner. Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Tête captrice

Tambour gradué
