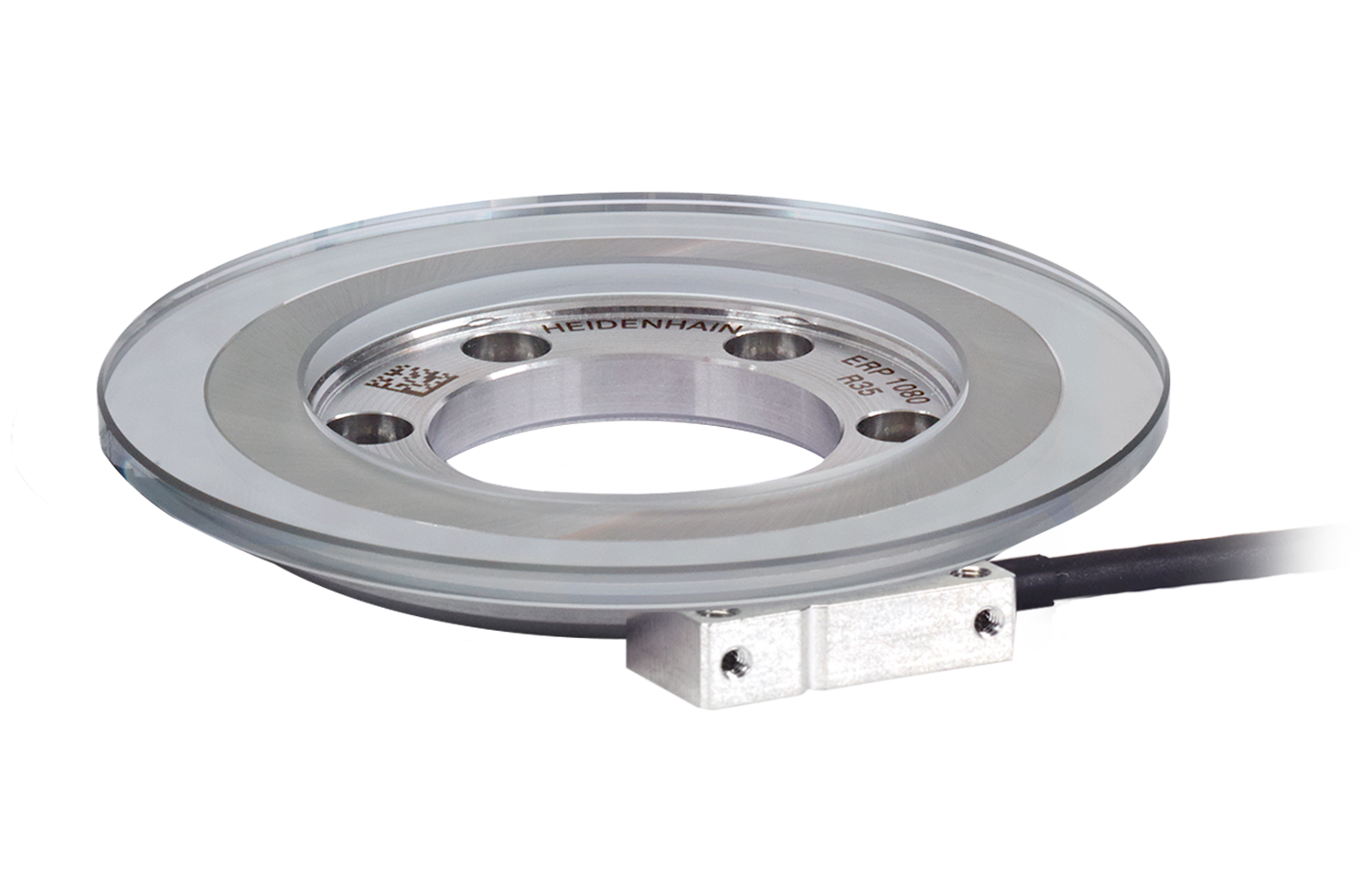

Serie ERP 1000


Met zeer hoge resolutie en nauwkeurigheid

  • Zeer hoge resolutie en nauwkeurigheid
  • Kleine massa en gering massatraagheidsmoment
  • Geïntegreerde LED-functieaanduiding
  • Systeemnauwkeurigheid: ±0,9" tot ±4"
  • Signaalperioden: 23.000 tot 63.000
  • Diameter: 57 mm tot 151 mm
  • Interfaces: TTL, 1 VPP, EnDat 2.2

Geïntegreerde functieweergave

Een meerkleurige LED in de stekker van ERP 1010 en ERP 1070 maakt een kwalificerende beoordeling van de incrementele signalen en controle van het referentiemerksignaal mogelijk. De signaalkwaliteit wordt door kleurschakeringen aangegeven - bij het passeren van een referentiemerk kleurt de LED blauw.

Uiterst nauwkeurige aftasting

De kleinste meetstappen en tegelijkertijd de hoogste nauwkeurigheid: de hoekmeetsystemen van de serie ERP 1000 werken volgens het interferentieel aftastprincipe. Op een verdelingsschijf van glas is een faserooster aangebracht.

Constante signaalkwaliteit

De door HEIDENHAIN ontwikkelde ASIC HSP 1.0 garandeert een constant hoge kwaliteit van de aftastsignalen. Als de signaalamplitude daalt, regelt de ASIC door het verhogen van de LED-stroom. Bij verontreiniging wordt zo de ideale signaalvorm gehandhaafd. Ruis blijft tegelijkertijd constant laag.

Praktische montage

Voor korte signaalperioden zijn normaliter zeer nauwe montagetoleranties vereist voor de afstand van de aftastkop tot de verdelingsschijf. De serie ERP 1000 is dankzij royale aanbouwtoleranties bijzonder eenvoudig te monteren. Kwaliteit van de uitgangssignalen wordt binnen die toleranties nauwelijks beïnvloed.

Productvariant

Modulaire hoekmeetsystemen bestaan uit een verdelingsschijf en een aftastkop. Selecteer in de lijsten beide toepasselijke deelcomponenten. Voor aanvullend advies kunt u contact opnemen met onze verkoopafdeling via telefoon, e-mail of via ons contactformulier.
