Visual Tool Check (copy 3)

Visual Tool Check biedt een geautomatiseerde slijtagemeting op het vrije vlak van schachtfrezen. De software is gebaseerd op een uitgebreide fotodatabase en is door HEIDENHAIN zo getraind dat hij op basis van AI de maximale en gemiddelde waarde van de breedte van de slijtmarkeringen bepaalt. Hiervoor is geen internet- of serververbinding nodig.

In panoramaopnamen van de gehele omvang van het gereedschap kunt u afzonderlijke snijkanten virtueel wegspiegelen. Indien nodig kan de totale snijkantlengte in een panoramafoto worden vastgelegd. Zelfs storingsfactoren zoals spanen of druppels op de snijkant worden bij de automatische slijtagemeting herkend en bij de verwerking uitgesloten.

Slechts enkele seconden na de opname levert het systeem al nauwkeurige slijtagegegevens. Gebruikers definiëren individuele waarschuwings- en blokkeergrenzen, aan de hand waarvan aan elk gereedschap via een stoplichtfunctie een status wordt toegewezen. Rood gemarkeerde gereedschappen worden direct in de gereedschapstabel van de TNC geblokkeerd. De actuele gereedschapsstatus kan op elk gewenst moment handmatig worden vastgelegd.

Visual Tool Check maakt bij herhaaldelijke opnamen van een gereedschap dezelfde snijkantposities en verlichtingsinstelling mogelijk. Zo kunnen ook opnamen die in grotere intervallen zijn gemaakt met elkaar worden vergeleken. Deze automatisering maakt de gereedschapscontrole eenvoudiger ten opzichte van een handmatige microscopie in het laboratorium.

De fotodatabase is gestructureerd op basis van de aanduidingen in de gereedschapstabel. Bovendien kunt u de afbeeldingen met behulp van een cyclusparameter door gebruikerspecifiek groeperen. Visual Tool Check is een volledig gedigitaliseerde oplossing voor het optimaliseren van het gereedschapsbeheer.

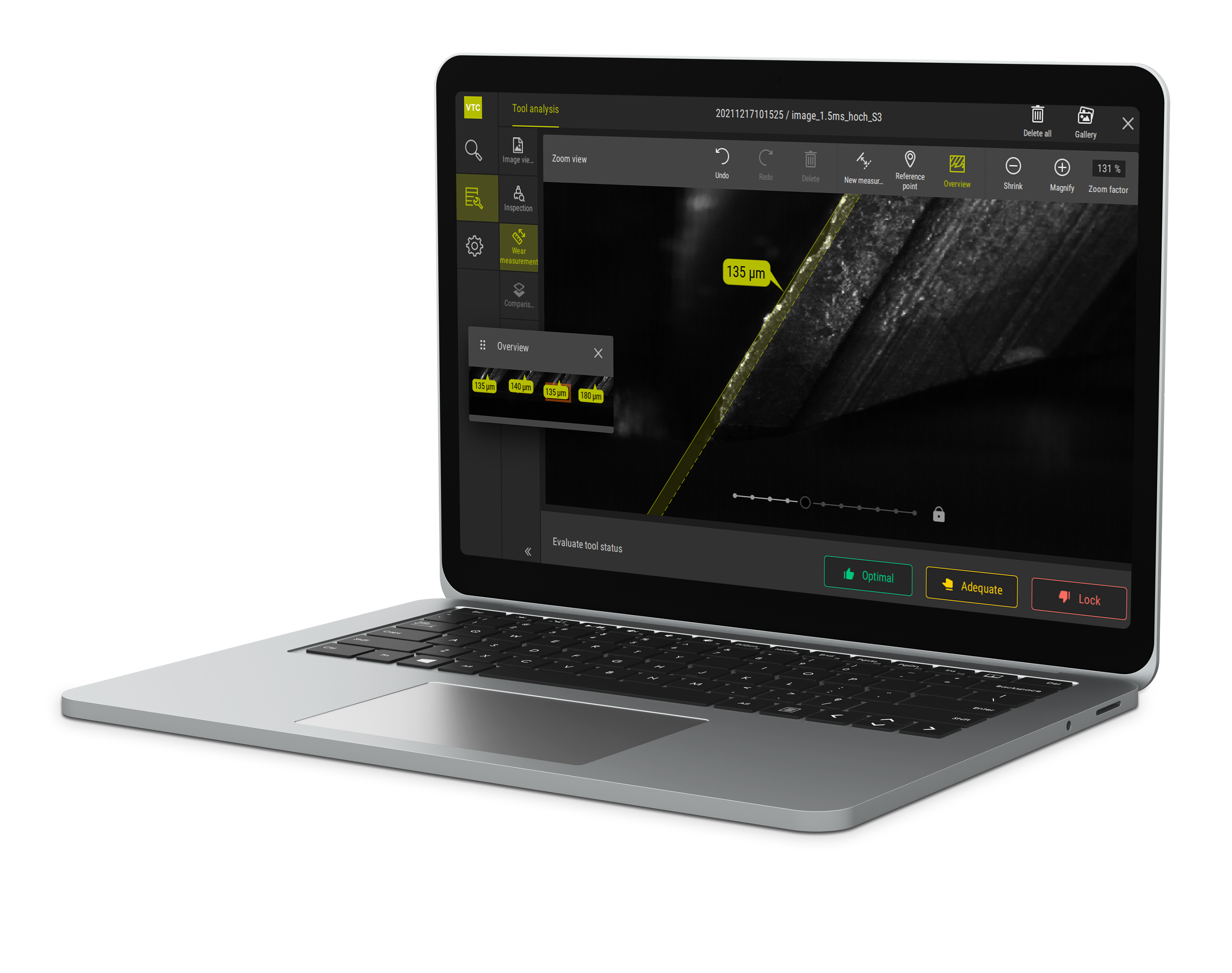

In de vergelijkingsmodus geeft de software foto's van dezelfde snijkant naast elkaar weer. Zo kunt u het verloop van de slijtageontwikkeling direct visueel beoordelen. Ook worden veranderingen in een heatmap overlapt.
